前回はモーターを1個だけ動かしましたが、今回はモーターを2個同時に動かします。

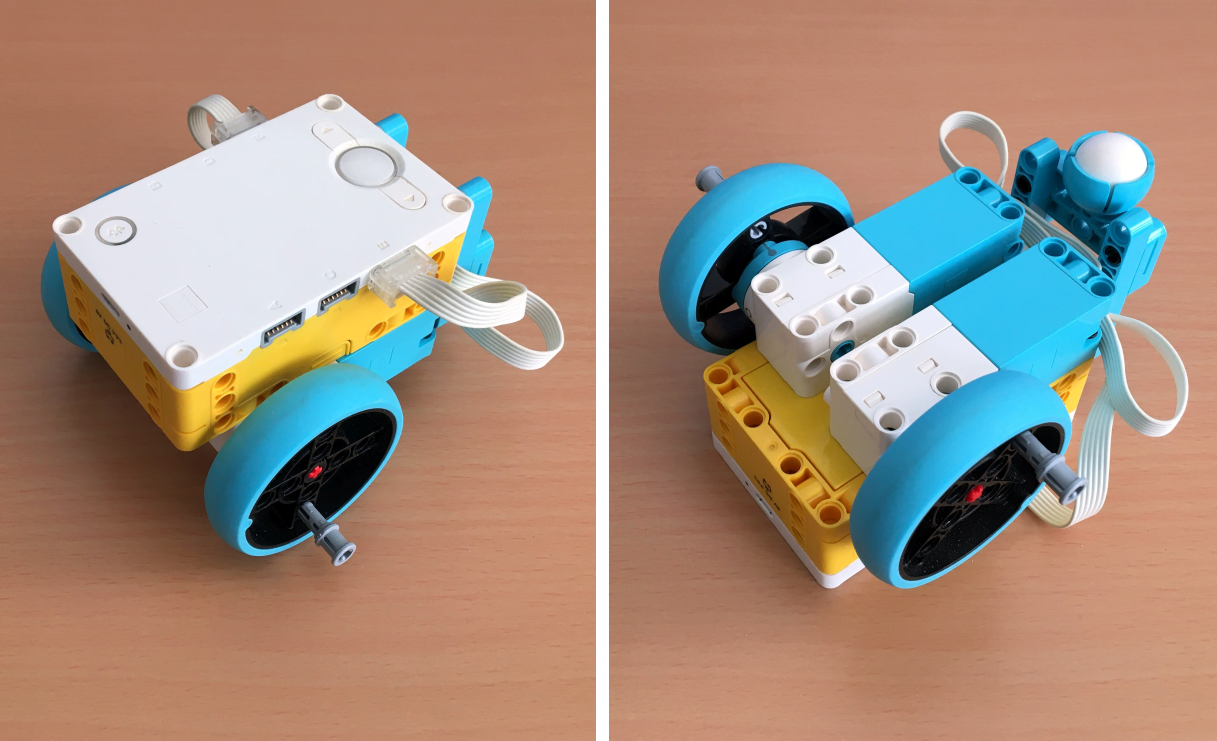

まずはモーター2個とラージハブを組み合わせてロボットを作ります。モーターはポートEとポートFに接続することにします。

SPIKEアプリには2個のモーターをまとめて制御できる機能があります。この機能を「モーターペア」と呼びます。
たとえば、ポートEとポートFをモータペアに登録した場合、前進時にはポートFは正方向に回転するのに対して、ポートEは逆方向に回転します。タイヤを取り付けた時の都合を考えて、あえてモーターが逆に回ります。

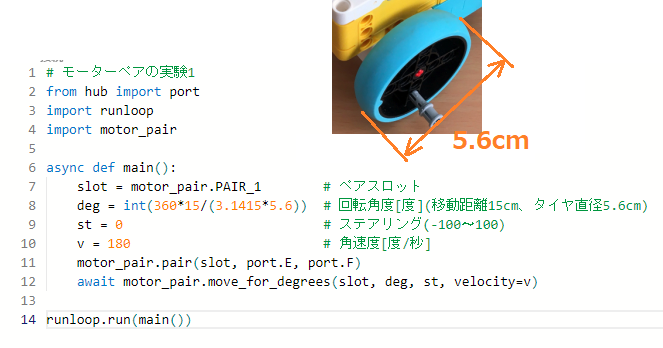

モーターペアを実験するプログラムです（motorpair1.llsp3）。
モーターペアを制御するには「motor_pair」というライブラリを使います。 「move_for_degree」は指定した角度を回転させる関数です。ロボットに付いているタイヤは直径約5.6cmです。そのため、タイヤの円周は5.6×3.1415=約17.59cmとなります。ロボットを15cm移動させたい場合は、360×15÷17.59＝約306.95度モーターを回します。 move_for_degree関数の引数はペアスロット、角度、ステアリング、角速度です。角速度は省略可能です。ペアスロットはモーターペアの登録先のことです。ペアスロットは全部で3つあります。ここでは1番を使います。

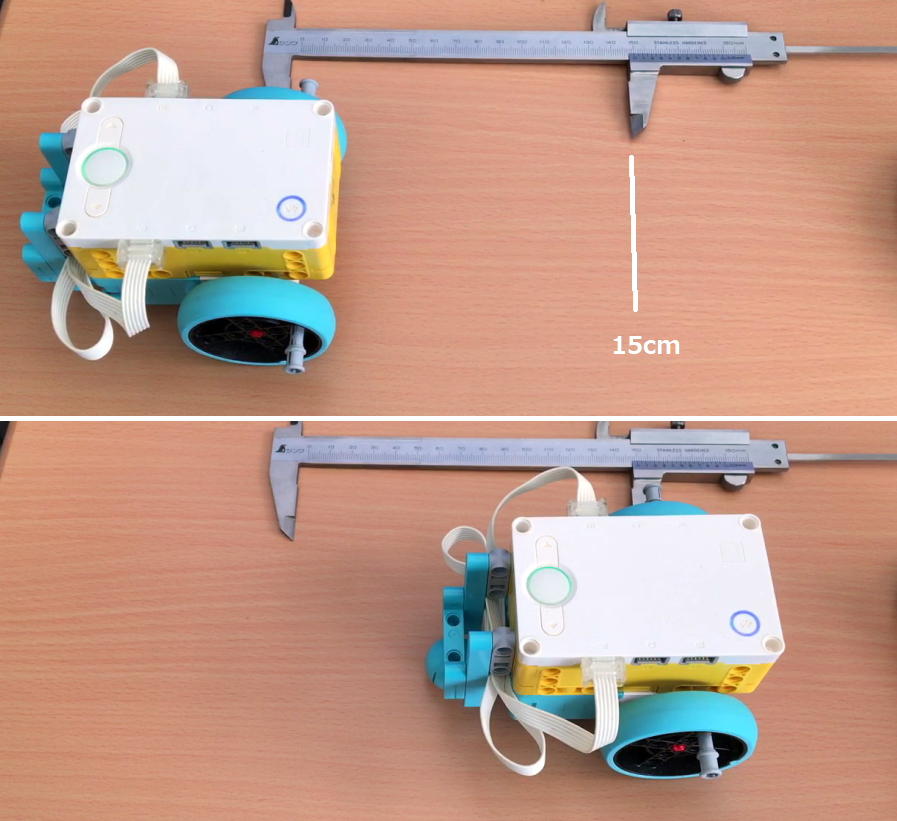

プログラムを実行すると、ロボットが15cm前進して止まります。モーターの角速度を180度/秒と設定したので、1秒あたりの移動速度は約8.8cmとなる計算です。
当たり前のように動いていますが、ここでロボットがまっすぐ走るのはモーターペアのおかげです。モーターを単体で制御する関数だけだと、同期が取れないのでロボットはまっすぐ走りません。

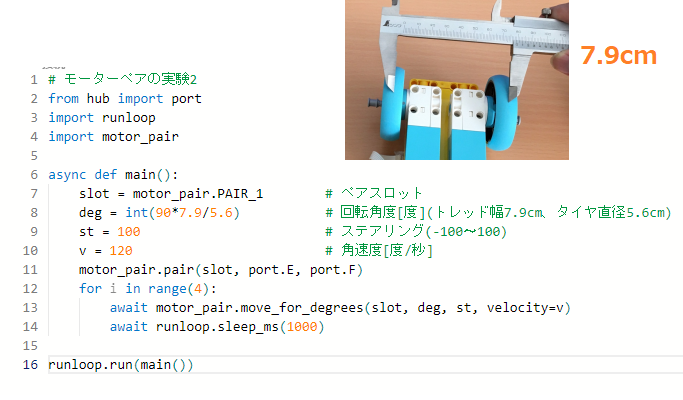

続いて、その場旋回（超信地旋回）をするためのプログラムです（motorpair2.llsp3）。
ロボットの「トレッド幅」とタイヤの直径がわかれば、モーターに必要な回転角度を計算することができます。90度その場旋回をさせたい場合、トレッド幅を7.9cm、タイヤの直径を5.6cmとすると、モーターの回転角度は90×7.9÷5.6=約126.96度となります。

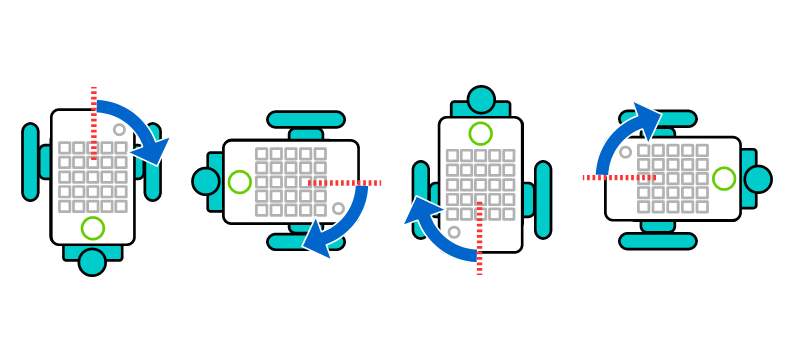

プログラムを実行すると、90度その場旋回します。 4回繰り返すので、最終的には360度旋回します。

今回もロボットの動きを「見える化」してみましょう。 ここではラージハブに搭載されているジャイロセンサーを使って、ロボットの向きを検出して、ライトマトリクスに表示したいと思います。SPIKEアプリではジャイロセンサーと加速度センサーをまとめて「モーションセンサー」と呼んでいます。

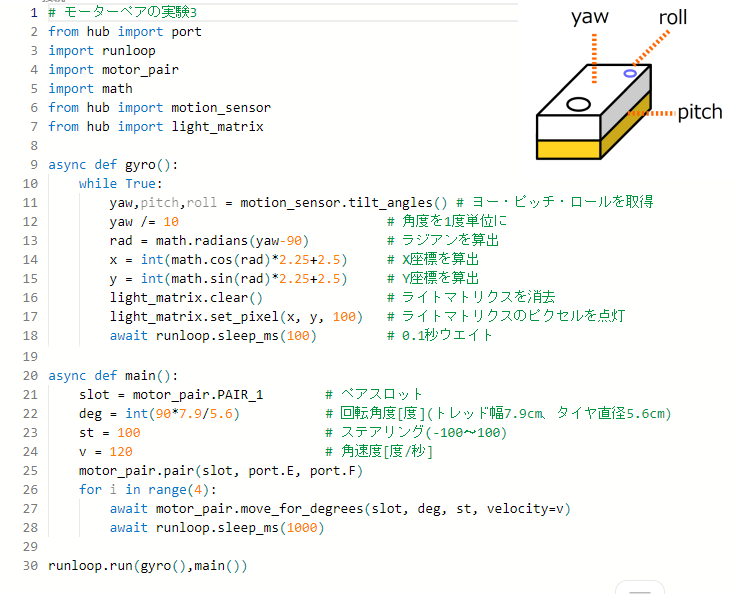

先ほどのプログラムに向きを改造してみました（motorpair3.llsp3）。 「gyro」が新しく追加した関数です。gyro関数はmain関数と並行して非同期処理で動きます。 ラージハブの向きを検出するには「motion_sensor.tilt_angles」関数を呼び出すだけです。関数の戻り値はヨー、ロール、ピッチの3軸がありますが、ここではヨー軸だけを使います。ヨー軸は0.1度を1として扱いますので、10で割って1度単位に変換します。 ライトマトリクスに描く際に、三角関数を使って座標を計算します。三角関数で計算するには「math」ライブラリを使います。「math.cos」がコサイン関数、「math.sin」がサイン関数です。

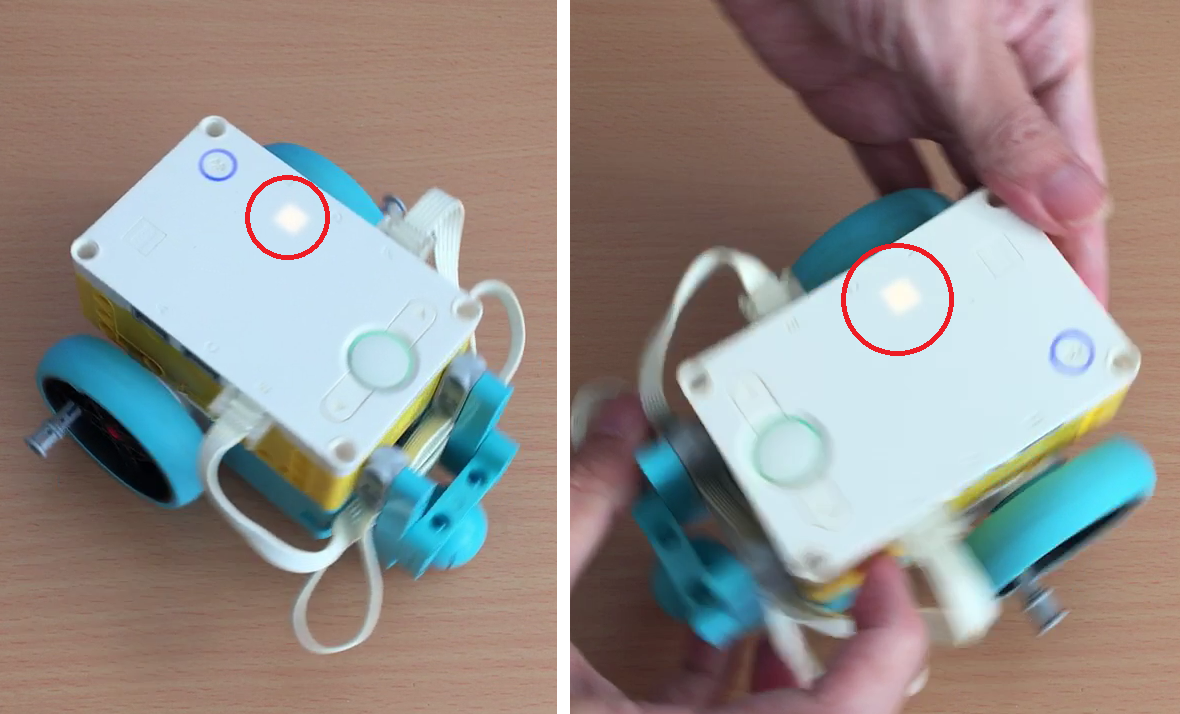

プログラムを実行すると、先ほどと同じく、90度その場旋回します。ライトマトリクスに点が描かれます。 この点は方位磁石のように働いて、同じ方向に追従し続けます。ロボットを手で動かしても、点の向きが追従します。
これで、ロボットの動きを見える化することができました。ライトマトリクスは5×5ピクセルしかないので、。 複雑な情報を表示できないのが難点です。
